淺談80G雷達物位計的原理和安裝

（1）80G雷達物位計簡介

       PWRD80系列雷達物位計是80GHz高頻智能型物位測量儀表，輸出（4~20）mA模擬信號，量程最大距離可達120米。無線被進一步優化處理，新型的快速微處理可進行更高速率的信號分析處理，使得儀表可以用于過程儲罐、反應釜或固體；料倉等非常復雜的工況。

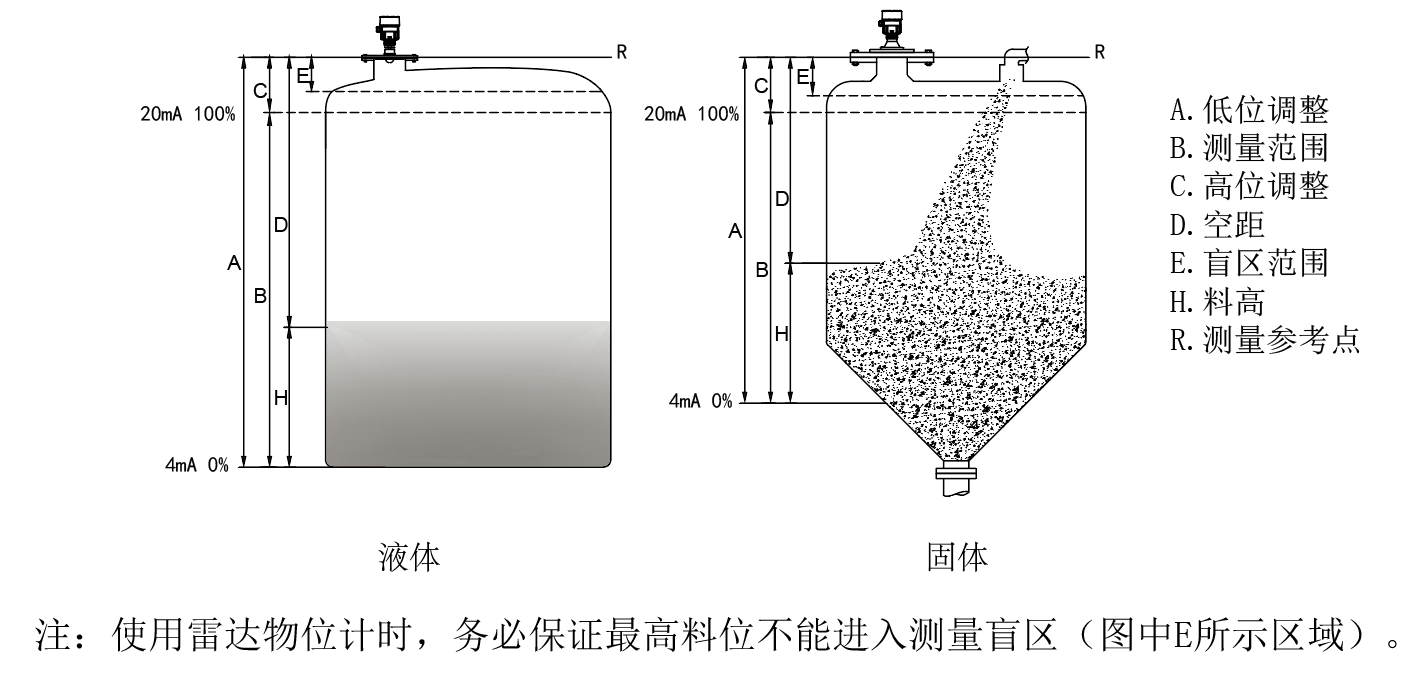

（2）80G雷達物位計原理

     雷達物位計發射調頻連續波(FMCW)，其原理為發射頻率連續變化的信號，被物體反射后的回波與發射信號有一定的頻率差，通過測量頻率差即可以獲得目標與雷達之間的距離信息。通過對接收端收到的信號進行放大、下變頻、濾波和信號處理，得到目標的真實位置。

（3）80G雷達物位計特點

     雷達物位計采用了高達80GHz的發射頻率，具有如下特點：

    · 非接觸測量，無磨損，無污染；

    · 天線尺寸小，便于安裝；

    · 波長更短，對在傾斜的固體表面有更好的反射；

    · 測量盲區更小，對于小型儲罐測量也會取得良好的效果；

    · 波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物；

    · 幾乎不受腐蝕、泡沫影響；

    · 幾乎不受大氣中水蒸氣、溫度和壓力變化影響；

    · 嚴重粉塵環境儀表也能準確讀取到真實物位回波；

    · 高信噪比，即使在波動的情況下也能獲得更優的性能；

    · 80GHz頻率，是測量固體和低介電常數介質的最佳選擇，滿足于被測介質介電常數

      ≥1.8的物料工況測量。

（4）80G雷達物位計安裝位置

     安裝在儲罐直徑的1/6或1/4具體看儲罐直徑，距離罐壁最小距離≥200mm或≥400mm

     1、錐形罐頂部平面，可裝在灌頂正中間，可保證測量到錐形底部

     2、當罐內有攪拌槳對雷達測量造成干擾，如果不能避開攪拌槳，則需要進行虛假回波存儲消除假波產生的干擾信號。

（5）80G雷達物位計容器接管

     接管高度要求：如被測介質的反射性好，容器接管也可以長于天線長度。容器接管的標準長度見下表。末端一定要磨平，不能有毛刺等突出物。必要時使用“虛

假回波存儲”功能，消除較小接管末端反射，也可以同樣獲得較好的測量效果。

（6）80G雷達物位計反射角和虛假反射

     接管高度要求：如被測介質的反射性好，容器接管也可以長于天線長度。容器接管的標準長度見下表。末端一定要磨平，不能有毛刺等突出物。必要時使用“虛

假回波存儲”功能，消除較小接管末端反射，也可以同樣獲得較好的測量效果。
